Guide de sélection des raccords hydrauliques : facteurs clés à maîtriser rapidement

Les systèmes hydrauliques alimentent les équipements de diverses industries telles que la construction, les mines et la fabrication. En tant que connecteurs essentiels du système, les raccords, bien que de petite taille, déterminent directement la sécurité et la stabilité du débit de fluide. Choisir les bons raccords hydrauliques est crucial pour garantir les performances du système et prolonger la durée de vie. Cet article résume brièvement les points essentiels pour la sélection des raccords hydrauliques, aidant ainsi les praticiens concernés à faire rapidement des choix raisonnables et à éviter des problèmes tels que les fuites et l'usure.

I. Comprendre les fonctions essentielles des raccords hydrauliques

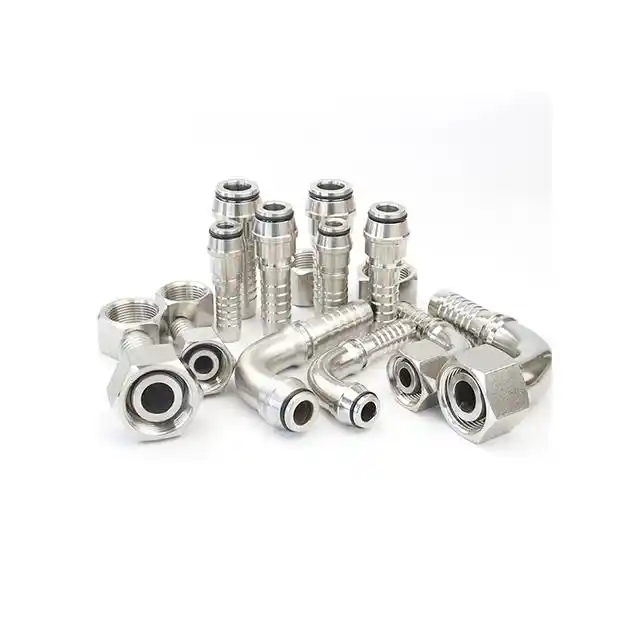

Les raccords hydrauliques sont utilisés pour connecter divers composants du système, avec des fonctions essentielles telles que : maintenir l'étanchéité aux fluides sous haute pression, faciliter le démontage et le remplacement des composants, s'adapter aux vibrations et aux mouvements du système et résister à la corrosion environnementale et chimique. Les configurations courantes incluent les raccords droits, coudés, en T, etc., tous fabriqués conformément à des normes de filetage et à des méthodes d'étanchéité spécifiques.

II. 6 facteurs clés pour la sélection des raccords hydrauliques

1. Pression nominale du système

La pression nominale du raccord doit être égale ou supérieure à la pression maximale de fonctionnement du système ; sinon, il est sujet à des risques pour la sécurité tels que des fuites et des dommages. Dans le même temps, assurez-vous que la pression nominale du raccord est compatible avec d'autres composants tels que les tuyaux, les pompes et les vannes.

2. Type de filetage et compatibilité

Les filetages des raccords hydrauliques suivent différentes normes régionales et industrielles. Les types courants incluent BSP (British Standard Pipe), NPT (National Pipe Thread), JIC (Joint Industry Council), ORFS (O-Ring Face Seal) et les filetages métriques (DIN/ISO). Des filetages mal assortis entraîneront une défaillance du joint ; ne forcez jamais la connexion de threads incompatibles.

3. Méthodes de scellement

Il existe 4 méthodes d'étanchéité courantes, qui doivent être sélectionnées en fonction du scénario d'application et du niveau de pression :

- Filetage conique : forme un joint grâce à une interférence de filetage (par exemple, NPT), qui peut nécessiter un produit d'étanchéité pour filetage ou un ruban PTFE ;

- ORFS (O-Ring Face Seal) : comporte un joint torique sur la face du raccord pour d'excellentes performances d'étanchéité, adapté aux systèmes haute pression ;

- Raccord à compression : repose sur une virole mécanique comprimée sur le tuyau pour fournir une étanchéité sécurisée ;

- Face évasée : Semblables aux filetages coniques, les raccords à face évasée (par exemple, coniques à 37°, 60° et 45°) assurent l'étanchéité en comprimant la face évasée du raccord mâle contre la face encastrée du raccord femelle.

4. Sélection des matériaux

Les matériaux de raccord doivent correspondre au type de fluide, à la température et à l'environnement. Les options courantes incluent :

- Acier au carbone : durable et peu coûteux, adapté à la plupart des scénarios industriels ;

- Acier inoxydable : résistant à la corrosion, adapté aux scénarios marins, de qualité alimentaire, chimiques et autres ;

- Laiton : convient aux scénarios de pression faible à moyenne avec une bonne résistance à la corrosion ;

- Matériaux plastique/composite : légers et résistants à la corrosion, adaptés aux scénarios à basse pression ou sensibles aux fluides.

5. Conditions environnementales

Les impacts environnementaux externes doivent être pris en compte : exposition à l'eau salée, à la poussière, aux produits chimiques, aux températures extrêmes, aux vibrations du système et aux exigences de propreté (par exemple, équipements alimentaires et pharmaceutiques). Pour les environnements difficiles, les raccords en acier inoxydable ou nickelés sont préférés ; pour les scénarios avec des vibrations fréquentes, des raccords de tuyaux flexibles ou résistants aux vibrations sont idéaux.

6. Facilité d'entretien et d'utilisation

Pour les systèmes qui nécessitent un entretien régulier ou le remplacement de composants, les raccords à connexion rapide ou à pression sont préférables pour simplifier les processus d'exploitation et réduire les temps d'arrêt du système.

Conclusion

En résumé, la sélection des raccords hydrauliques nécessite de prendre en compte de manière exhaustive les facteurs ci-dessus et de les faire correspondre raisonnablement à des scénarios d'application spécifiques afin de maximiser la fiabilité et la sécurité du système hydraulique. Une sélection correcte peut non seulement éviter les dangers cachés tels que les fuites et les dommages aux composants, mais également réduire les coûts de maintenance et améliorer l'efficacité de fonctionnement des équipements, posant ainsi une base solide pour le fonctionnement stable des équipements hydrauliques dans diverses industries. Si vous rencontrez des questions spécifiques lors du processus de sélection, vous pouvez suivre nos contenus ultérieurs pour obtenir des suggestions d'adaptation plus détaillées.
