Quels sont les types de montage de vérin hydraulique ?

En tant qu'actionneur important dans le système hydraulique, levérin hydrauliqueréalise le mouvement alternatif des machines en convertissant l’énergie hydraulique en énergie mécanique. Il est puissant et fonctionne sans problème, et a donc été largement appliqué dans de nombreuses industries telles que les machines de construction, l'agriculture et la construction automobile. Pour les vérins hydrauliques, la manière de les installer est très importante. S’ils ne sont pas installés correctement, cela entraînera un désalignement, une usure excessive et même une panne du système. Par conséquent, choisir le type de montage approprié peut aider à éviter les problèmes ci-dessus et à garantir le bon fonctionnement du vérin hydraulique.

Les vérins hydrauliques peuvent être montés à l'aide d'une chape, d'un tourillon, d'un support sur pied, d'un support à bride, etc. Chaque type de montage a ses propres caractéristiques et applicabilités. Ensuite, nous discuterons spécifiquement de ces types de montage courants pour les vérins hydrauliques.

Chape

La chape est un support en forme de "U" soudé à l'extrémité du canon ou de la tige. Il réalise la suspension et la fixation du vérin hydraulique grâce à la structure en forme de U, permettant au vérin hydraulique de pivoter librement dans une certaine plage d'angle pour s'adapter aux différentes exigences de travail. Les supports à chape sont généralement utilisés dans les machines mobiles et permettent un mouvement de rotation limité.

Tourillon

Le tourillon est composé de broches situées des deux côtés du cylindre du vérin hydraulique et est utilisé pour soutenir les vérins hydrauliques dans l'ensemble. Le support à tourillon peut être intégré à la plupart des types de montage sur tige. Il permet au vérin hydraulique de pivoter radialement dans un plan, facilitant ainsi un mouvement de rotation fluide. Il offre une plus grande flexibilité.

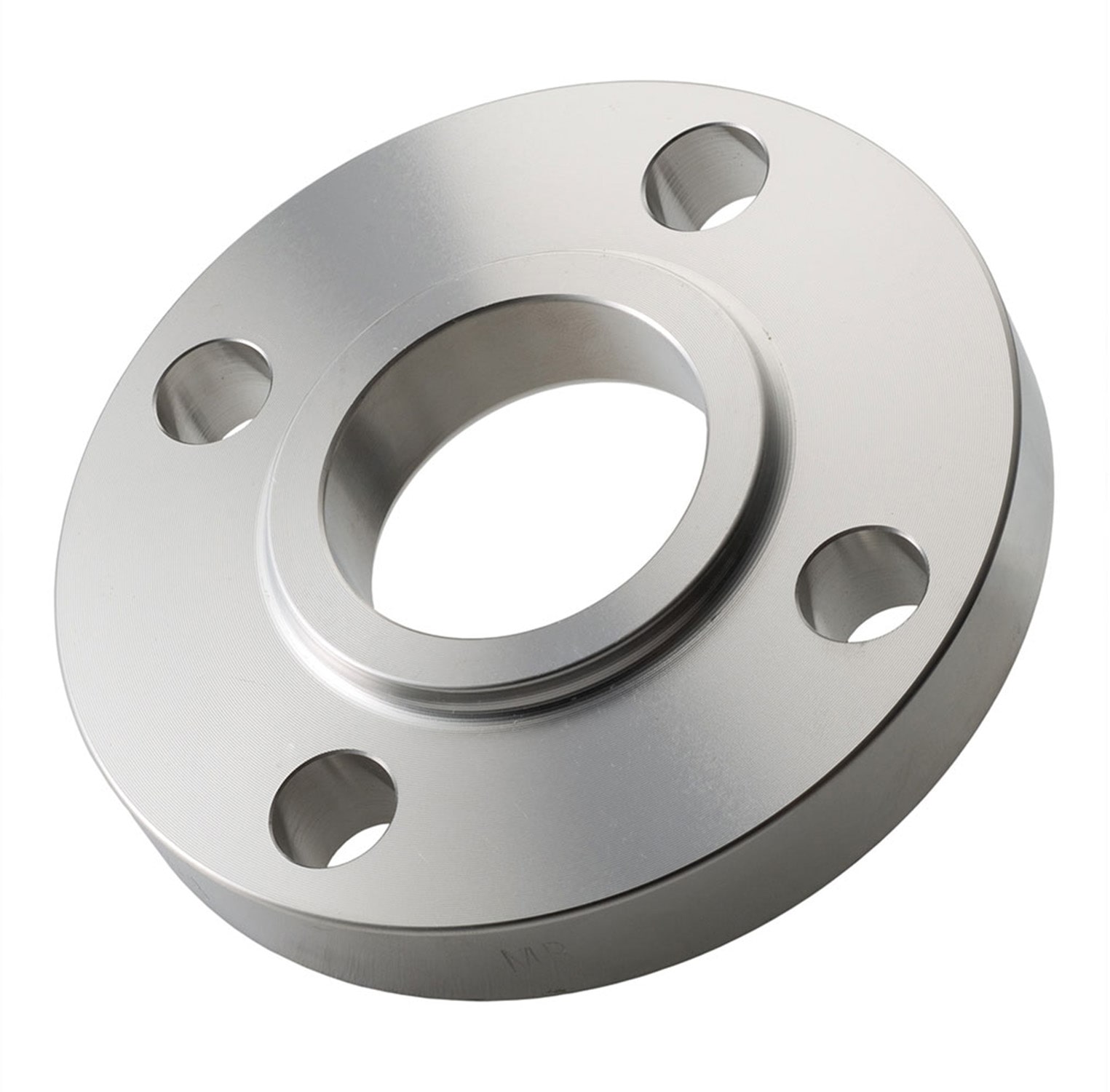

Bride

Une bride est un composant qui relie étroitement un vérin hydraulique à d'autres équipements mécaniques ou canalisations grâce à la combinaison de plaques à bride, de boulons, de joints et d'autres pièces. La bride est fixée avec des boulons à haute résistance pour assurer la fiabilité de la connexion. Il présente une résistance de connexion élevée et d'excellentes performances d'étanchéité, ce qui le rend adapté aux systèmes hydrauliques à grande échelle, excellant particulièrement dans les environnements à haute pression et à forte charge.

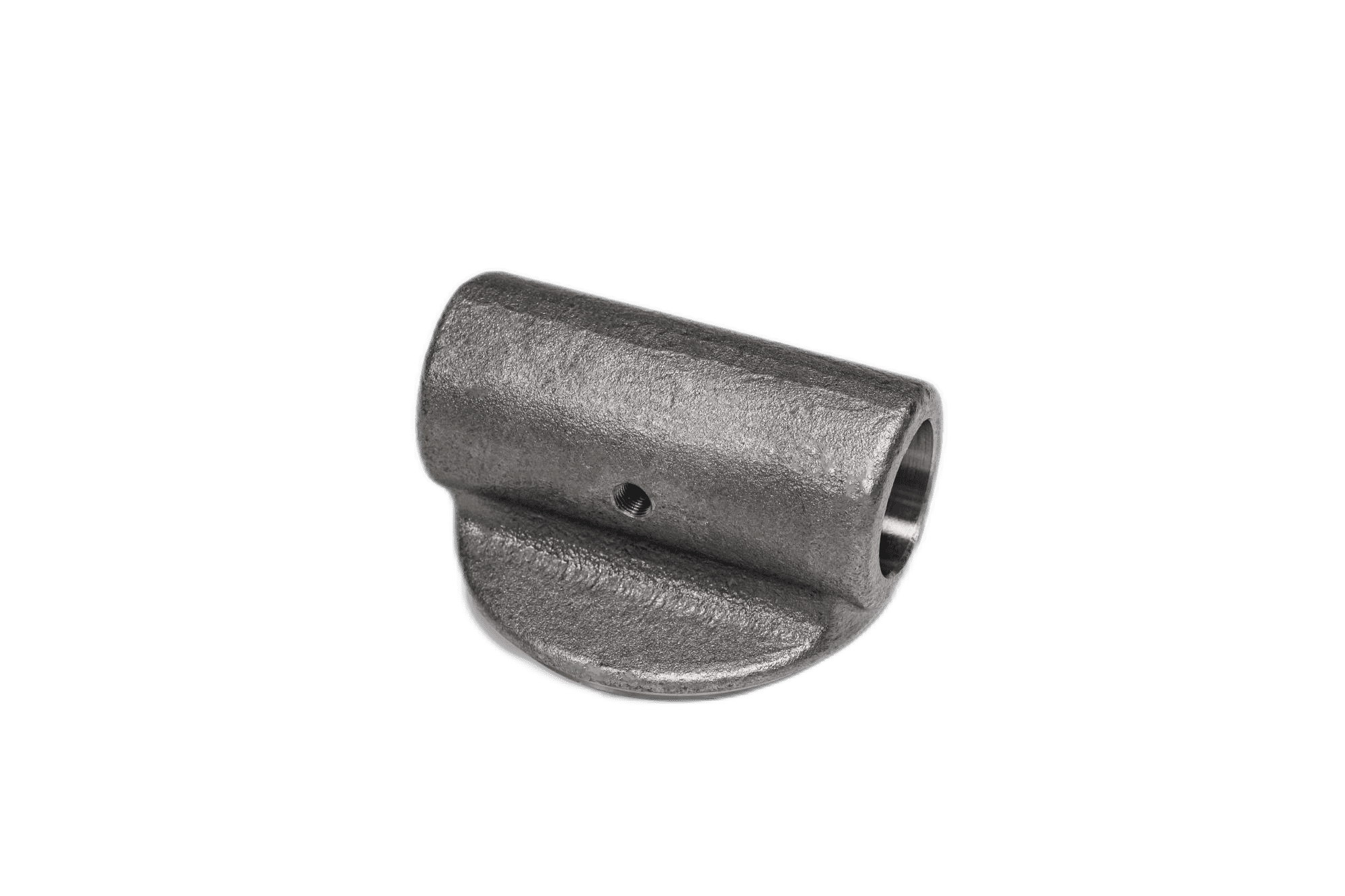

Tube transversal

Le tube transversal est un tube soudé à l'extrémité du baril ou de la tige, il peut relier le vérin hydraulique à d'autres composants ou équipements hydrauliques pour former un système hydraulique stable. La conception du tube transversal rend l'ensemble de la structure du système plus compact, économise de l'espace et peut résister à des forces provenant de plusieurs directions en même temps, ce qui le rend adapté aux environnements de travail complexes.

Le choix du type de montage le plus approprié pour les vérins hydrauliques nécessite de prendre en compte plusieurs aspects, tels que le type d'application, la direction de la charge, l'espace d'installation, etc. Dans les applications pratiques, le type de montage approprié doit être sélectionné en fonction des conditions d'application spécifiques. TOLENG est un fabricant professionnel devérins hydrauliquesavec plus de 20 ans d'expérience. Nous sommes prêts à vous accompagner pour choisir la solution hydraulique la plus adaptée à votre équipement.
