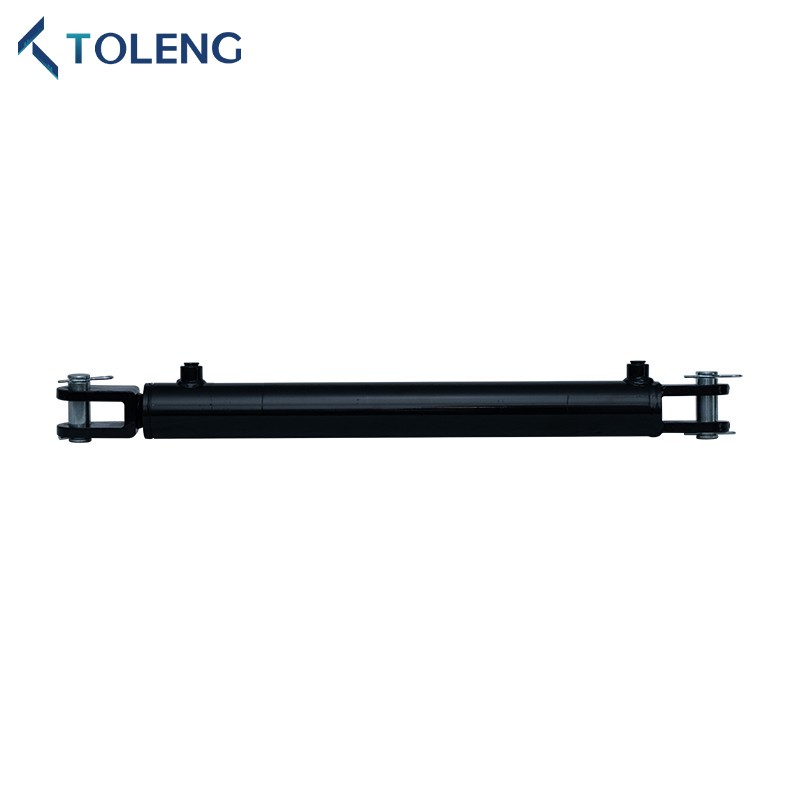

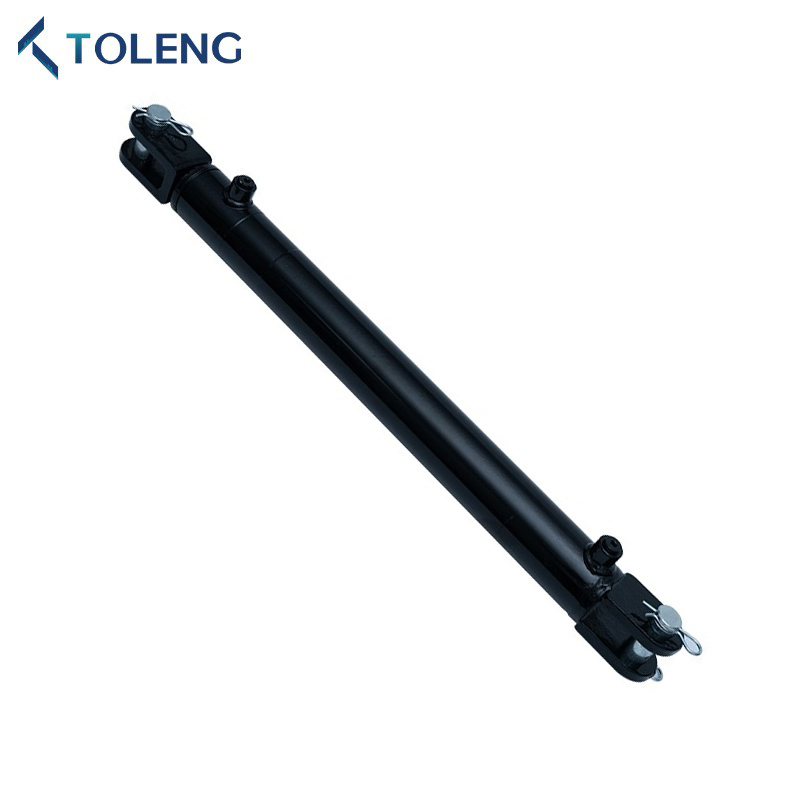

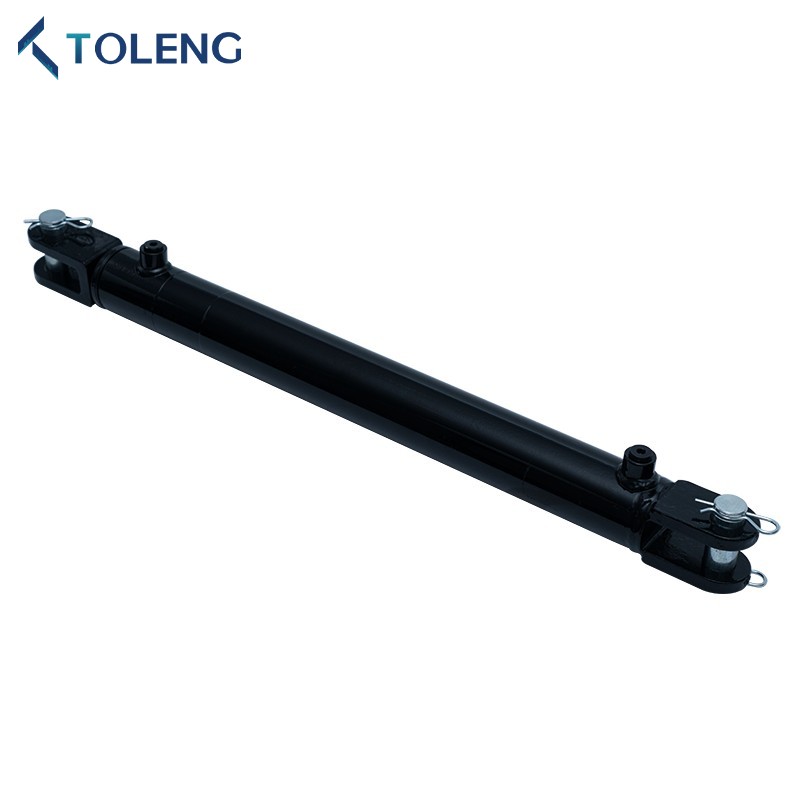

Cylindre hydraulique soudé standard de la série WCL
Cylindre hydraulique soudé standard de la série WCL
Toleng est un fournisseur renommé de cylindres hydrauliques pour les applications industrielles en Chine. Nos cylindres répondent à toutes les normes majeures de l'industrie, avec d'autres spécifications disponibles sur demande. Tous les cylindres hydrauliques soudés de la série WCL Toleng sont conçus pour fournir un service long et efficace avec des exigences de maintenance faibles, garantissant une productivité élevée tout au long de la durée de vie du produit.
envoyer une demande
Description du produit
Le cylindre hydraulique soudé Toleng Standard WCL Series est un composant spécialisé conçu pour répondre aux exigences uniques et spécifiques dans diverses industries. Fabriqué avec précision et innovation, il offre des performances et une fiabilité exceptionnelles. L'expertise de Toleng garantit que ce cylindre est conçu pour surmonter les défis posés par des applications non conventionnelles.
Les cylindres hydrauliques de la série WCL standard sont faciles à installer et présentent des performances élevées. Chaque cylindre subit des tests stricts qui dépassent les normes de l'industrie, garantissant une fiabilité et des performances maximales. De plus, ils sont rentables et sont toujours très demandés.
Les cylindres hydrauliques de la série WCL standard sont faciles à installer et présentent des performances élevées. Chaque cylindre subit des tests stricts qui dépassent les normes de l'industrie, garantissant une fiabilité et des performances maximales. De plus, ils sont rentables et sont toujours très demandés.
Spécification du cylindre hydraulique soudé standard de la série WCL
1. Pression de travail: 3000 psi
2.ROD: acier, induction durcie et chromé
3.Piston: fer ductile, pour une durabilité accrue
4.tube: acier, perfectionné et précision terminée
5.gland: fileté
6.Pin: acier, zinc plaqué
7.SEALS: Hallite, Aston, Nok, DZ, etc. Qualité supérieure. Personnalisable.
8.Paint: noir, vert, rouge, jaune, etc. Les couleurs personnalisées sont disponibles.
2.ROD: acier, induction durcie et chromé
3.Piston: fer ductile, pour une durabilité accrue
4.tube: acier, perfectionné et précision terminée
5.gland: fileté
6.Pin: acier, zinc plaqué
7.SEALS: Hallite, Aston, Nok, DZ, etc. Qualité supérieure. Personnalisable.
8.Paint: noir, vert, rouge, jaune, etc. Les couleurs personnalisées sont disponibles.
Série WCL standard Série hydraulique soudé Paramètres techniques
| PARTIE NOMBRE |
Initié DIAMÈTRE |
OUTSIDER DIAMÈTRE |
*UN | B | C | D | * E | F | G | H | J | K | TIGE DIAMÈTRE |
PORT |
| TWCL15- | 1,50 " | 2,00 " | 8,25 " | 1,62 " | 0,87 " | 1,37 " | 2,25 " | 1,37 " | 0,75 " | 0,76 " | 0,93 " | 1,87 " | 1,00 " | 3/8npt |
| Twcl20- | 2,00 " | 2,50 " | 10,25 " | 2,12 " | 1,12 " | 2,12 " | 3,12 " | 2,12 " | 1,00 " | 1,07 " | 1,00 " | 2,06 " | 1,25 " | 3/8npt |
| TWCL25- | 2,50 " | 3,00 " | 10,25 " | 2,12 " | 1,12 " | 2,12 " | 3,12 " | 2,12 " | 1,00 " | 1,01 " | 0,81 " | 2,18 " | 1,50 " | 1/2npt |
| Twcl30- | 3,00 " | 3,50 " | 10,25 " | 2,12 " | 1,12 " | 2,12 " | 3,12 " | 2,12 " | 1,00 " | 1,01 " | 0,81 " | 2,18 " | 1,50 " | 1/2npt |
| TWCL35- | 3,50 " | 4,00 " | 10,25 " | 2,37 " | 1,12 " | 2,00 " | 3,12 " | 2,12 " | 1,00 " | 1,01 " | 0,93 " | 2,18 " | 1,75 " | 1/2npt |
| Twcl40- | 4,00 " | 4,50 " | 10,25 " | 2,37 " | 1,12 " | 1,75 " | 3,12 " | 2,00 " | 1,00 " | 1,01 " | 1,06 " | 2,18 " | 2,00 " | 1/2npt |
| TWCL50- | 5,00 " | 5,50 " | 13h00 " | 3,12 " | 1,62 " | 2,25 " | 3,62 " | 2,25 " | 1,50 " | 1,51 " | 1,37 " | 2,75 " | 2,50 " | 1/2npt |
| * Pour 8 "trait: * a = 12,25" (2 "à 4" alésage) | ||||||||||||||
| * Pour 8 "trait: * e = 5,12" (2 "à 4" alésage) | ||||||||||||||
| * Pour 1,50 "à 4,00" alésage: les ports SAE sont disponibles | ||||||||||||||
| Plage de température du joint: -30 ℃ / + 100 ℃ (-22 ° F / + 212 ° F) | ||||||||||||||
| Sceller la vitesse maximale: 3 pi / sec | ||||||||||||||
| Pression de travail rétractée maximale = 3000 psi | ||||||||||||||
| Cylindre de chagnette femelle soudée | |||||||
| Numéro de pièce | TIGE DIAMÈTRE |
ALÉSAGE& ACCIDENT VASCULAIRE CÉRÉBRAL |
DIMENSIONS | Taille du port | ÉPINGLE TAILLE |
POIDS (LBS |
|
| Rétracté | ÉTENDU | ||||||
| TWCL30-1504 | 1 | 1,5 "x4" | 14-1 / 4 " | 18-1 / 4 " | 3/8 npt | 3/4 | 8 |
| TWCL30-1506 | 1,5 "x6" | 16-1 / 4 " | 22-1 / 4 " | 9 | |||
| TWCL30-1508 | 1,5 "x8" | 18-1 / 4 " | 26-1 / 4 " | 11 | |||
| TWCL30-1510 | 1,5 «x10» | 20-1 / 4 " | 30-1 / 4 " | 12 | |||
| TWCL30-1512 | 1,5 "x12" | 22-1 / 4 " | 34-1 / 4 " | 13 | |||
| TWCL30-1514 | 1,5 "x14" | 24-1 / 4 " | 38-1 / 4 " | 14 | |||
| TWCL30-1516 | 1,5 "x16" | 26-1 / 4 " | 42-1 / 4 " | 15 | |||
| TWCL30-1518 | 1,5 "x18" | 28-1 / 4 ” | 46-1 / 4 " | 17 | |||
| TWCL30-1520 | 1,5 "x20" | 30-1 / 4 " | 50-1 / 4 " | 18 | |||
| TWCL30-1524 | 1,5 "x24" | 34-1 / 4 " | 58-1 / 4 " | 20 | |||
| TWCL30-2004 | 1-1 / 4 " | 2 "x4" | 14-1 / 4 " | 18-1 / 4 " | 3/8 npt | 1 " | 14 |
| TWCL30-2006 | 2 "x6" | 16-1 / 4 ” | 22-1 / 4 " | 16 | |||
| TWCL30-2008 | 2 "x8" | 18-1 / 4 " | 26-1 / 4 " | 18 | |||
| TWCL30-2010 | 2 «x10» | 20-1 / 4 " | 30-1 / 4 " | 19 | |||
| TWCL30-2012 | 2 "x12" | 22-1 / 4 " | 34-1 / 4 " | 21 | |||
| TWCL30-2014 | 2 "x14" | 24-1 / 4 " | 38-1 / 4 " | 23 | |||
| TWCL30-2016 | 2 "x16" | 26-1 / 4 " | 42-1 / 4 " | 25 | |||
| TWCL30-2018 | 2 "x18" | 28-1 / 4 " | 46-1 / 4 " | 26 | |||
| TWCL30-2020 | 2 "x20" | 30-1 / 4 " | 50-1 / 4 " | 28 | |||
| TWCL30-2024 | 2 "x24" | 34-1 / 4 " | 58-1 / 4 " | 31 | |||
| TWCL30-2028 | 2 "x28" | 38-1 / 4 " | 66-1 / 4 " | 35 | |||
| TWCL30-2030 | 2"x30” | 40-1 / 4 " | 70-1 / 4 " | 36 | |||
| TWCL30-2032 | 2 "x32" | 42-1 / 4 " | 74-1 / 4 " | 38 | |||
| TWCL30-2034 | 2 "x34" | 44-1 / 4 " | 78-1 / 4 " | 40 | |||
| TWCL30-2036 | 2 "x36" | 46-1 / 4 " | 82-1 / 4 " | 42 | |||
| TWCL30-2040 | 2 "x40" | 50-1 / 4 " | 90-1 / 4 " | 45 | |||
| TWCL30-2048 | 2 "x48" | 58-1 / 4 " | 106-1 / 4 " | 52 | |||
| TWCL30-2504 | 1-1 / 2 " | 2,5 "x4" | 14-1 / 4 " | 18-1 / 4 " | 1/2 npt | 1 " | 18 |
| TWCL30-2506 | 2,5 "x6" | 16-1 / 4 " | 22-1 / 4 " | 20 | |||
| TWCL30-2508 | 2,5 "x8" | 18-1 / 4 " | 26-1 / 4 " | 24 | |||
| TWCL30-2510 | 2,5 «x10» | 20-1 / 4 " | 30-1 / 4 " | 25 | |||
| TWCL30-2512 | 2,5 "x12" | 22-1 / 4 " | 34-1 / 4 " | 27 | |||
| TWCL30-2514 | 2,5 "x14" | 24-1 / 4 " | 38-1 / 4 " | 29 | |||
| TWCL30-2516 | 2,5 "x16" | 26-1 / 4 " | 42-1 / 4 " | 32 | |||
| TWCL30-2518 | 2,5 "x18" | 28-1 / 4 " | 46-1 / 4 " | 34 | |||
| TWCL30-2520 | 2,5 "x20" | 30-1 / 4 " | 50-1 / 4 " | 36 | |||
| TWCL30-2524 | 2,5 "x24" | 34-1 / 4 " | 58-1 / 4 " | 40 | |||
| TWCL30-2528 | 2,5 "x28" | 38-1 / 4 " | 66-1 / 4 " | 45 | |||
| TWCL30-2530 | 2.5"x30" | 40-1 / 4 " | 70-1 / 4 " | 47 | |||
| TWCL30-2532 | 2,5 "x32" | 42-1 / 4 " | 74-1 / 4 " | 49 | |||
| TWCL30-2534 | 2,5 "x34" | 44-1 / 4 ” | 78-1 / 4 " | 52 | |||
| TWCL30-2536 | 2,5 "x36" | 46-1 / 4 " | 82-1 / 4 " | 54 | |||
| TWCL30-2540 | 2,5 "x40" | 50-1 / 4 " | 90-1 / 4 " | 58 | |||
| TWCL30-2548 | 2,5 "x48" | 58-1 / 4 " | 106-1 / 4 " | 67 | |||
| Cylindme de chagnette femelle soudée ER | |||||||
| Numéro de pièce | TIGE DIAMÈTRE |
ALÉSAGE& ACCIDENT VASCULAIRE CÉRÉBRAL |
DIMENSIONS | Taille du port | ÉPINGLE TAILLE |
POIDS (LBS) |
|
| Rétracté | ÉTENDU | ||||||
| TWCL30-3004 | 1-1 / 2 " | 3 "x4" | 14-1 / 4 " | 18-1 / 4 " | 1/2npt | 1 " | 22 |
| TWCL30-3006 | 3 "x6" | 16-1 / 4 " | 22-1 / 4 " | 24 | |||
| TWCL30-3008 | 3 "x8" | 18-1 / 4 " | 26-1 / 4 " | 27 | |||
| TWCL30-3010 | 3 «x10» | 20-1 / 4 " | 30-1 / 4 " | 29 | |||
| TWCL30-3012 | 3 "x12" | 22-1 / 4 " | 34-1 / 4 " | 31 | |||
| TWCL30-3014 | 3 "x14" | 24-1 / 4 " | 38-1 / 4 " | 34 | |||
| TWCL30-3016 | 3 "x16" | 26-1 / 4 " | 42-1 / 4 " | 36 | |||
| TWCL30-3018 | 3 "x18" | 28-1 / 4 " | 46-1 / 4 " | 39 | |||
| TWCL30-3020 | 3 "x20" | 30-1 / 4 " | 50-1 / 4 " | 41 | |||
| TWCL30-3024 | 3 "x24" | 34-1 / 4 " | 58-1 / 4 " | 46 | |||
| TWCL30-3028 | 3 "x28" | 38-1 / 4 " | 66-1 / 4 " | 51 | |||
| TWCL30-3030 | 3"x30" | 40-1 / 4 " | 70-1 / 4 " | 53 | |||
| TWCL30-3032 | 3 "x32" | 42-1 / 4 " | 74-1 / 4 " | 56 | |||
| TWCL30-3034 | 3 "x34" | 44-1 / 4 " | 78-1 / 4 " | 58 | |||
| TWCL30-3036 | 3 "x36" | 46-1 / 4 " | 82-1 / 4 " | 61 | |||
| TWCL30-3040 | 3 "x40" | 50-1 / 4 " | 90-1 / 4 " | 66 | |||
| TWCL30-3048 | 3 "x48" | 58-1 / 4 " | 106-1 / 4 " | 75 | |||
| TWCL30-3504 | 1-3 / 4 " | 3,5 "x4" | 14-1 / 4 " | 18-1 / 4 " | 1/2npt | 1 " | 27 |
| TWCL30-3506 | 3,5 "x6" | 16-1 / 4 " | 22-1 / 4 " | 30 | |||
| TWCL30-3508 | 3,5 "x8" | 18-1 / 4 " | 26-1 / 4 " | 35 | |||
| TWCL30-3510 | 3,5 "x10" | 20-1 / 4 " | 30-1 / 4 " | 36 | |||
| TWCL30-3512 | 3,5 "x12" | 22-1 / 4 " | 34-1 / 4 " | 39 | |||
| TWCL30-3514 | 3,5 "x14" | 24-1 / 4 " | 38-1 / 4 " | 42 | |||
| TWCL30-3516 | 3,5 "x16" | 26-1 / 4 " | 42-1 / 4 " | 46 | |||
| TWCL30-3518 | 3,5 "x18" | 28-1 / 4 " | 46-1 / 4 " | 49 | |||
| TWCL30-3520 | 3,5 "x20" | 30-1 / 4 " | 50-1 / 4 " | 52 | |||
| TWCL30-3524 | 3,5 "x24" | 34-1 / 4 " | 58-1 / 4 " | 58 | |||
| TWCL30-3528 | 3,5 "x28" | 38-1 / 4 " | 66-1 / 4 " | 64 | |||
| TWCL30-3530 | 3.5"x30" | 40-1 / 4 " | 70-1 / 4 " | 67 | |||
| TWCL30-3532 | 3,5 "x32" | 42-1 / 4 " | 74-1 / 4 " | 70 | |||
| TWCL30-3534 | 3,5 "x34" | 44-1 / 4 " | 78-1 / 4 " | 73 | |||
| TWCL30-3536 | 3,5 "x36" | 46-1 / 4 " | 82-1 / 4 " | 76 | |||
| TWCL30-3540 | 3,5 "x40" | 50-1 / 4 " | 90-1 / 4 " | 82 | |||
| TWCL30-3548 | 3,5 "x48" | 58-1 / 4 " | 106-1 / 4 " | 94 | |||
| Cylindre de chagnette femelle soudée | |||||||
| Numéro de pièce | TIGE DIAMÈTRE |
ALÉSAGE& ACCIDENT VASCULAIRE CÉRÉBRAL |
DIMENSIONS | Taille du port | ÉPINGLE TAILLE |
POIDS (LBS) |
|
| Rétracté | ÉTENDU | ||||||
| TWCL30-4004 | 2 " | 4.0 "x4" | 14-1 / 4 " | 18-1 / 4 " | 1/2npt | 1 " | 33 |
| TWCL30-4006 | 4.0 "x6" | 16-1 / 4 " | 22-1 / 4 " | 37 | |||
| TWCL30-4008 | 4.0 "x8" | 18-1 / 4 " | 26-1 / 4 " | 42 | |||
| TWCL30-4010 | 4.0 "x10" | 20-1 / 4 " | 30-1 / 4 " | 44 | |||
| TWCL30-4012 | 4.0 "x12" | 22-1 / 4 " | 34-1 / 4 " | 48 | |||
| TWCL30-4014 | 4.0 "x14" | 24-1 / 4 " | 38-1 / 4 " | 52 | |||
| TWCL30-4016 | 4.0 "x16" | 26-1 / 4 " | 42-1 / 4 " | 55 | |||
| TWCL30-4018 | 4.0 "x18" | 28-1 / 4 " | 46-1 / 4 " | 59 | |||
| TWCL30-4020 | 4.0 "x20" | 30-1 / 4 ” | 50-1 / 4 " | 63 | |||
| TWCL30-4024 | 4.0 "x24" | 34-1 / 4 " | 58-1 / 4 " | 70 | |||
| TWCL30-4028 | 4.0 "x28" | 38-1 / 4 " | 66-1 / 4 " | 77 | |||
| TWCL30-4030 | 4.0"x30" | 40-1 / 4 " | 70-1 / 4 " | 81 | |||
| TWCL30-4032 | 4.0 "x32" | 42-1 / 4 " | 74-1 / 4 " | 85 | |||
| TWCL30-4034 | 4.0 "x34" | 44-1 / 4 " | 78-1 / 4 " | 89 | |||
| TWCL30-4036 | 4.0 "x36" | 46-1 / 4 " | 82-1 / 4 " | 92 | |||
| TWCL30-4040 | 4,0 "x40" | 50-1 / 4 " | 90-1 / 4 " | 100 | |||
| TWCL30-4048 | 4.0 "x48" | 58-1 / 4 " | 106-1 / 4 " | 114 | |||
| TWCL30-5004 | 2-1 / 2 " | 5,0 "x4" | 16-1 / 4 " | 20-1 / 4 " | 1/2npt | 1 " | 64 |
| TWCL30-5006 | 5,0 "x6" | 18-1 / 4 " | 24-1 / 4 " | 69 | |||
| TWCL30-5008 | 5,0 "x8" | 20-1 / 4 ” | 28-1 / 4 " | 74 | |||
| TWCL30-5010 | 5.0 "x10" | 22-1 / 4 " | 32-1 / 4 " | 79 | |||
| TWCL30-5012 | 5,0 "x12" | 24-1 / 4 " | 36-1 / 4 " | 84 | |||
| TWCL30-5014 | 5,0 "x14" | 26-1 / 4 " | 40-1 / 4 " | 89 | |||
| TWCL30-5016 | 5,0 "x16" | 28-1 / 4 " | 42-1 / 4 " | 95 | |||
| TWCL30-5018 | 5,0 "x18" | 30-1 / 4 " | 48-1 / 4 " | 100 | |||
| TWCL30-5020 | 5.0 "x20" | 32-1 / 4 " | 52-1 / 4 " | 105 | |||
| TWCL30-5024 | 5,0 "x24" | 36-1 / 4 " | 60-1 / 4 " | 115 | |||
| TWCL30-5028 | 5,0 "x28" | 40-1 / 4 " | 68-1 / 4 " | 125 | |||
| TWCL30-5030 | 5.0"x30" | 42-1 / 4 " | 72-1 / 4 " | 130 | |||
| TWCL30-5032 | 5,0 "x32" | 44-1 / 4 " | 76-1 / 4 " | 136 | |||
| TWCL30-5034 | 5,0 "x34" | 46-1 / 4 " | 80-1 / 4 " | 141 | |||
| TWCL30-5036 | 5,0 "x36" | 48-1 / 4 " | 84-1 / 4 " | 146 | |||
| TWCL30-5040 | 5,0 "x40" | 52-1 / 4 " | 92-1 / 4 " | 156 | |||
| TWCL30-5048 | 5,0 "x48" | 60-1 / 4 " | 108-1 / 4 " | 177 | |||
Détails du cylindre hydraulique soudé standard de la série WCL
