Cylindre hydraulique soudé standard de la série WBU

Toleng est un fabricant chinois de cylindres hydrauliques. Servant en Amérique du Nord, en Europe et de nombreux autres pays du monde, nous proposons des cylindres hydrauliques soudés de haute qualité de la série de haute qualité à des prix très abordables. Ils sont conçus pour fournir un service long et efficace avec des exigences de maintenance faibles, garantissant une productivité élevée tout au long de la durée de vie du produit.

envoyer une demande

Description du produit

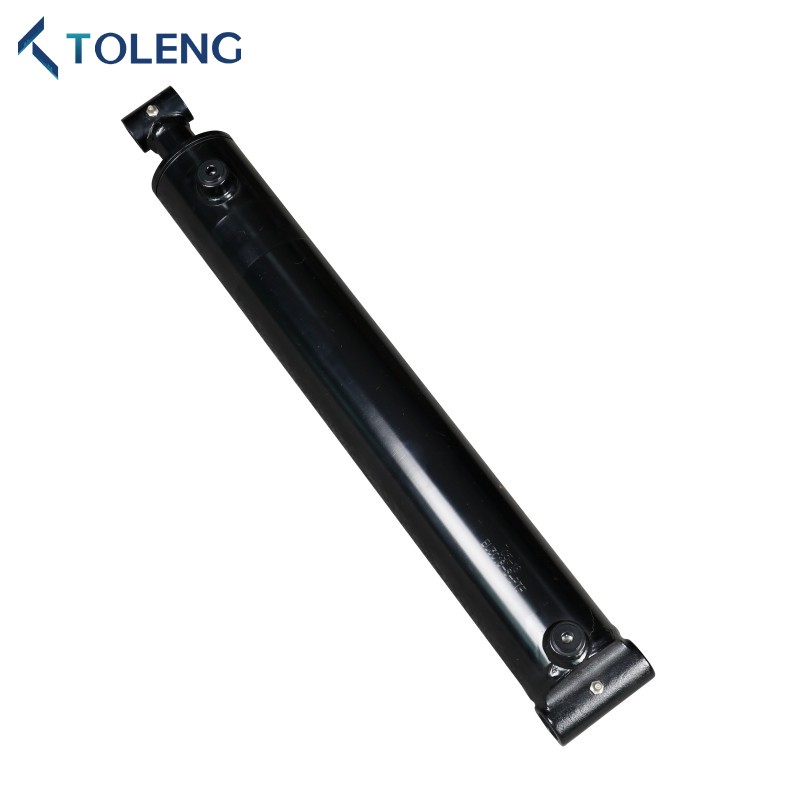

Le cylindre hydraulique soudé de la série WBU Toleng WBU est largement utilisé dans diverses applications industrielles exigeantes telles que les machines agricoles, les machines de construction, les véhicules, les machines marines, etc. Ils ont une grande part de marché en Amérique du Nord et sont très demandés.

Robuste et fiable, chaque cylindre WBU est soumis à des tests rigoureux qui dépassent les normes de l'industrie, offrant des performances maximales. Leur conception compacte et robuste les rend idéales pour résister aux conditions de fonctionnement sévères et à l'environnement. De plus, ils sont simples à installer et à démontrer des performances élevées, avec de grands avantages en matière de prix et de livraison.

Série WBU standard paramètres techniques du cylindre hydraulique soudé

1. Pression de travail: 3000 psi
2.ROD: acier, induction durcie et chromé
3.Piston: fer ductile, pour une durabilité accrue
4.tube: acier, perfectionné et précision terminée
5.gland: fileté
6.Pin: acier, zinc plaqué
7.SEALS: Hallite, Aston, Nok, DZ, etc. Qualité supérieure. Personnalisable.
8.Paint: noir, vert, rouge, jaune, etc. Les couleurs personnalisées sont disponibles.

Paramètres

Standard Wbu Series Welded Hydraulic Cylinder

PARTIE
NOMBRE
Initié
DIAMÈTRE
OUTSIDER
DIAMÈTRE
A B C D E F G H TIGE
DIAMÈTRE
PORT
TWBU15- 1,50 " 2,00 " 8,00 " 1,25 " 0,76 " 2,62 " 2,25 " 2,00 " 1,06 " 1,87 " 1,00 " 1/4NPT
TWBU20- 2,00 " 2,50 " 8,00 " 1,50 " 1,01 " 2,25 " 2,75 " 2,25 " 1,00 " 2,06 " 1,25 " 3/8npt
TWBU25- 2,50 " 3,00 " 8,00 " 1,50 " 1,07 " 2,25 " 3,25 " 2,25 " 0,81 " 2,18 " 1,50 " 1/2npt
TWBU30- 3,00 " 3,50 " 8,00 " 1,50 " 1,07 " 2,25 " 3,75 " 2,25 " 0,81 " 2,18 " 1,50 " 1/2npt
TWBU35- 3,50 " 4,00 " 10,00 " 2,00 " 1,26 " 4,00 " 4,25 " 2,25 " 0,81 " 2,18 " 1,75 " 1/2npt
Déjàu40- 4,00 " 4,50 " 10,00 " 2,25 " 1,51 " 3,75 " 4,75 " 2,50 " 0,81 " 2,18 " 2,00 " 1/2npt
TWBU50- 5,00 " 5,50 " 10,00 " 3,00 " 1,76 " 3,20 " 5,75 " 3,25 " 1,25 " 2,75 " 2,50 " 1/2npt
* Pour 5,00 "Bores: 2,00" Les broches sont disponibles avec une bague amovible
* Pour 1,50 "à 4.00", des ports SAE sont disponibles
Plage de température du joint: -30 ℃ / + 100 ℃ -22F / + 212 ° F)
Sceller la vitesse maximale: 3 pi / sec
Pression de travail rétractée maximale = 3000 psi

Cylindre de bague soudée
Numéro de pièce TIGE
DIAMÈTRE
ALÉSAGE&
ACCIDENT VASCULAIRE CÉRÉBRAL
DIMENSIONS Taille du port ÉPINGLE
TAILLE
POIDS
(LBS)
Rétracté ÉTENDU
TWBU30-1504 1 " 1,5 "x4" 12 " 16 " 1/4NPT 3/4 " 8
TWBU30-1506 1,5 "x6" 14 " 20 " 9
TWBU30-1508 1,5 "x8" 16 " 24 " 10
TWBU30-1510 1,5 «x10» 18 " 28 " 11
TWBU30-1512 1,5 "x12" 20 " 32 " 13
TWBU30-1514 1,5 "x14" 22 " 36 " 14
TWBU30-1516 1,5 "x16" 24 " 40 " 15
TWBU30-1518 1,5 "x18" 26 " 44 " 16
TWBU30-1520 1,5 "x20" 28 " 48 " 18
TWBU30-1524 1,5 "x24" 32 " 56 " 20
TWBU30-2004 1-1 / 4 " 2 "x4" 12 " 16 " 3/8npt 1 " 12
TWBU30-2006 2 "x6" 14 " 20 " 13
TWBU30-2008 2 "x8" 16 " 24 " 15
TWBU30-2010 2 «x10» 18 " 28 " 17
TWBU30-2012 2 "x12" 20 " 32 " 19
TWBU30-2014 2 "x14" 22 " 36 " 20
TWBU30-2016 2 "x16" 24 " 40 " 22
TWBU30-2018 2 "x18" 26 " 44 " 24
TWBU30-2020 2 "x20" 28 " 48 " 25
TWBU30-2024 2 "x24" 32 " 56 " 29
TWBU30-2028 2 "x28" 36 " 64 " 32
TWBU30-2030 2"x30" 38 " 68 " 34
TWBU30-2032 2 "x32" 40 " 72 " 36
TWBU30-2036 2 "x36" 44 " 80 " 39
TWBU30-2040 2 "x40" 48 " 88 " 42
TWBU30-2048 2 "x48" 56 " 104 " 49
TWBU30-2504 1-1 / 2 " 2,5 "x4" 12 " 16 " 1/2npt 1 " 16
TWBU30-2506 2,5 "x6" 14 " 20 " 18
TWBU30-2508 2,5 "x8" 16 " 24 " 20
TWBU30-2510 2,5 «x10» 18 " 28 " 22
TWBU30-2512 2,5 "x12" 20 " 32 " 25
TWBU30-2514 2,5 "x14" 22 " 36 " 27
TWBU30-2516 2,5 "x16" 24 " 40 " 29
TWBU30-2518 2,5 "x18" 26 " 44 " 31
TWBU30-2520 2,5 "x20" 28 " 48 " 34
TWBU30-2524 2,5 "x24" 32 " 56 " 38
TWBU30-2528 2,5 "x28" 36 " 64 " 43
TWBU30-2530 2.5"x30" 38 " 68 " 45
TWBU30-2532 2,5 "x32" 40 " 72 " 47
TWBU30-2536 2,5 "x36" 44 " 80 ” 51
TWBU30-2540 2,5 "x40" 48 " 88 " 56
TWBU30-2548 2,5 "x48" 56 " 104 " 65

Cylindre de bague soudée
Numéro de pièce TIGE
DIAMÈTRE
ALÉSAGE&
ACCIDENT VASCULAIRE CÉRÉBRAL
DÎME Nitions Taille du port ÉPINGLE
TAILLE
POIDS
(LBS)
Rétracté ÉTENDU
TWBU30-3004 1-1 / 2 " 3 "x4" 12 " 16 " 1/2npt 1 " 19
TWBU30-3006 3 "x6" 14 " 20 " 22
TWBU30-3008 3 "x8" 16 " 24 " 24
TWBU30-3010 3 «x10» 18 " 28 " 27
TWBU30-3012 3 "x12" 20 " 32 " 29
TWBU30-3014 3 "x14" 22 " 36 " 32
TWBU30-3016 3 "x16" 24 " 40 ” 34
TWBU30-3018 3 "x18" 26 " 44 " 36
TWBU30-3020 3 "x20" 28 " 48 " 39
TWBU30-3024 3 "x24" 32 " 56 " 44
TWBU30-3028 3 "x28" 36 " 64 " 49
TWBU30-3030 3"x30" 38 " 68 " 51
TWBU30-3032 3 "x32" 40 ” 72 " 54
TWBU30-3036 3 "x36" 44 " 80 " 59
TWBU30-3040 3 "x40" 48 " 88 " 63
TWBU30-3048 3 "x48" 56 " 104 " 73
TWBU30-3504 1-3 / 4 " 3,5 "x4" 14 " 18 " 1/2npt 1-1 / 4 " 27
TWBU30-3506 3,5 "x6" 16 " 22 " 30
TWBU30-3508 3,5 "x8" 18 " 26 " 33
TWBU30-3510 3,5 "x10" 20 " 30 ” 36
TWBU30-3512 3,5 "x12" 22 " 34 " 39
TWBU30-3514 3,5 "x14" 24 " 38 " 42
TWBU30-3516 3,5 "x16" 26 " 42 " 45
TWBU30-3518 3,5 "x18" 28 " 46 " 48
TWBU30-3520 3,5 "x20" 30 " 50 " 51
TWBU30-3524 3,5 "x24" 34 " 58 " 57
TWBU30-3528 3,5 "x28" 38 " 66 " 64
TWBU30-3530 3.5"x30" 40 " 70 " 67
TWBU30-3532 3,5 "x32" 42 " 74 " 70
TWBU30-3536 3,5 "x36" 46 " 82 ” 76
TWBU30-3540 3,5 "x40" 50 " 90 " 82
TWBU30-3548 3,5 "x48" 58 " 106 " 94

Cylindre de bague soudée
Numéro de pièce TIGE
DIAMÈTRE
ALÉSAGE&
ACCIDENT VASCULAIRE CÉRÉBRAL
DIMENSIONS Taille du port ÉPINGLE
TAILLE
POIDS
(LBS)
Rétracté ÉTENDU
TWBU30-4004 2 " 4 "x4" 14 " 18 " 1/2 npt 1-1 / 2 " 34
TWBU30-4006 4 "x6" 16 " 22 " 38
TWBU30-4008 4 "x8" 18 " 26 " 41
TWBU30-4010 4 "x10" 20 " 30 " 45
TWBU30-4012 4 "x12" 22 " 34 " 49
TWBU30-4014 4 "x14" 24 " 38 " 52
TWBU30-4016 4 "x16" 26 " 42 " 56
TWBU30-4018 4 "x18" 28 " 46 " 60
TWBU30-4020 4 "x20" 30 " 50 " 63
TWBU30-4024 4 "x24" 34 " 58 " 71
TWBU30-4028 4 "x28" 38 " 66 " 78
TWBU30-4030 4"x30" 40 " 70 " 82
TWBU30-4032 4 "x32" 42 " 74 " 85
TWBU30-4036 4 "x36" 46 " 82 " 93
TWBU30-4040 4 "x40" 50 " 90 " 100
TWBU30-4048 4 "x48" 58 " 106 " 115
TWBU30-5004 2-1 / 2 " 5 "x4" 14 " 18 " 1/2 npt 1-3 / 4 " 65
TWBU30-5006 5 "x6" 16 " 22 " 70
TWBU30-5008 5 "x8" 18 " 26 " 75
TWBU30-5010 5 «x10» 20 " 30 " 80
TWBU30-5012 5 "x12" 22 " 34 " 85
TWBU30-5014 5 "x14" 24 " 38 " 90
TWBU30-5016 5 "x16" 26 " 42 ” 96
TWBU30-5018 5 "x18" 28 " 46 ” 101
TWBU30-5020 5 "x20" 30 " 50 " 106
TWBU30-5024 5 "x24" 34 " 58 " 116
TWBU30-5028 5 "x28" 38 " 66 " 126
TWBU30-5030 5"x30" 40 " 70 " 131
TWBU30-5032 5 "x32" 42 ” 74 " 137
TWBU30-5036 5 "x36" 46 " 82 " 147
TWBU30-5040 5 "x40" 50 " 90 " 157
TWBU30-5048 5 "x48" 58 " 106 " 178

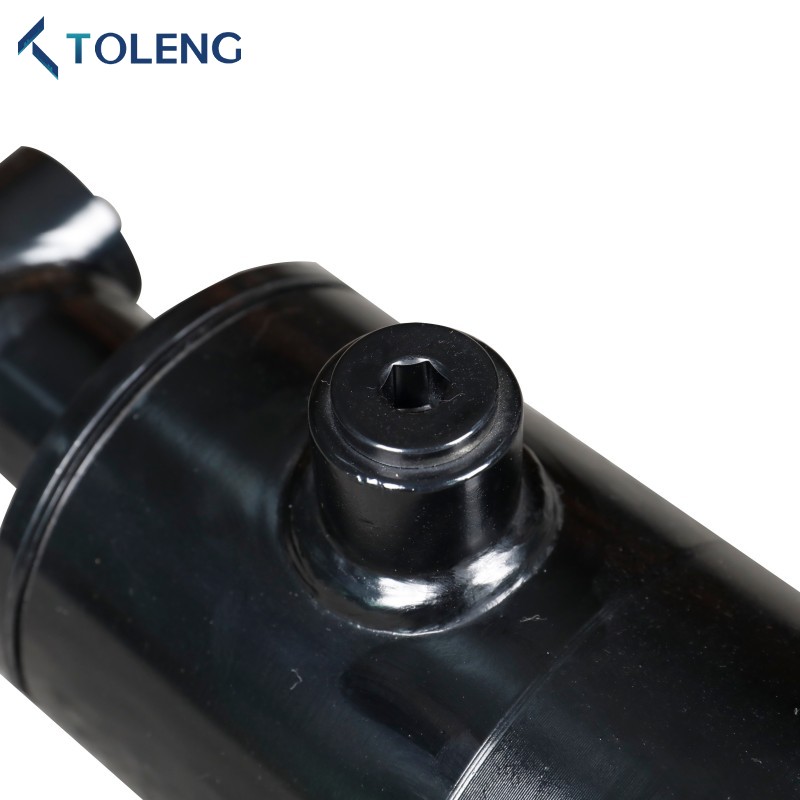

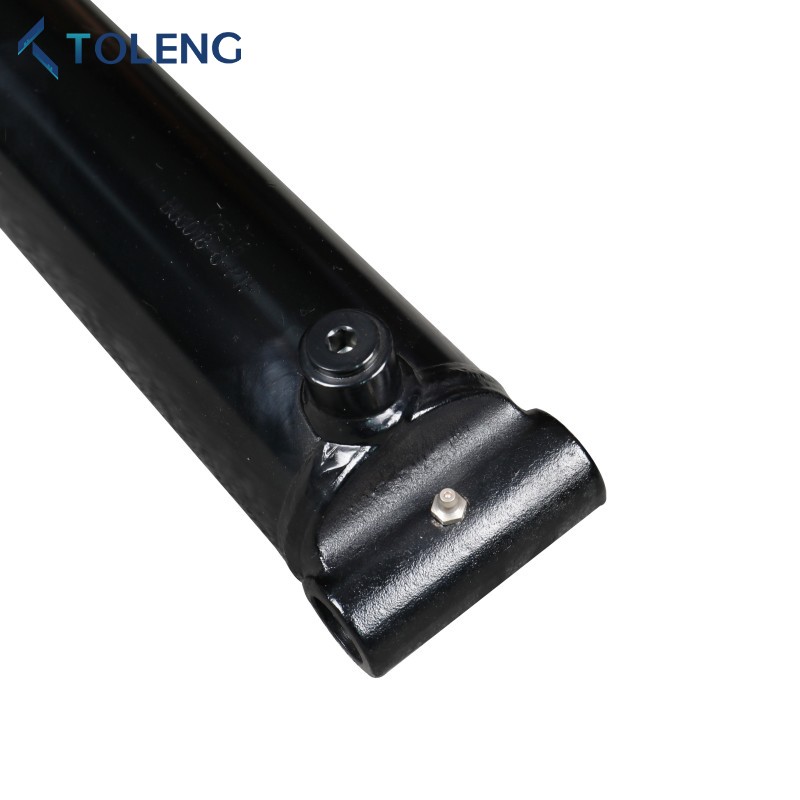

Détails

Standard Wbu Series Welded Hydraulic Cylinder

Standard Wbu Series Welded Hydraulic Cylinder
